Projektowanie nagłośnienia dużego obiektu zaczyna się od audytu akustycznego i analizy sposobu użytkowania, a nie od wyboru głośników. Projektant musi określić, gdzie dźwięk ma być słyszalny, jakie komunikaty będą nadawane, jak podzielić budynek na strefy i jak poprowadzić instalację. Dopiero potem dobiera technologię, urządzenia, moc oraz sposób sterowania. Błędy popełnione na tym etapie bywają kosztowne, ponieważ ich usunięcie po wykonaniu sufitów, tras kablowych i zabudów często wymaga ponownego montażu.
System nagłośnieniowy to coś więcej niż zestaw głośników
W dużym obiekcie nagłośnienie jest systemem obejmującym głośniki, wzmacniacze, źródła sygnału, mikrofony, procesory dźwięku, okablowanie i sterowanie. Poszczególne elementy muszą współpracować z akustyką pomieszczeń, poziomem hałasu oraz funkcją danej przestrzeni.
Innych parametrów wymaga korytarz hotelowy, innych sala konferencyjna, hala produkcyjna, restauracja czy obiekt handlowy. W jednym miejscu najważniejsza będzie zrozumiałość komunikatów, w innym muzyka tła, a w jeszcze innym szybkie przekazywanie informacji do wybranych części budynku. Zasada pozostaje jednak stała: system dopasowuje się do przestrzeni, nie przestrzeń do systemu.
Dlaczego w dużych obiektach stosuje się technikę 100V?

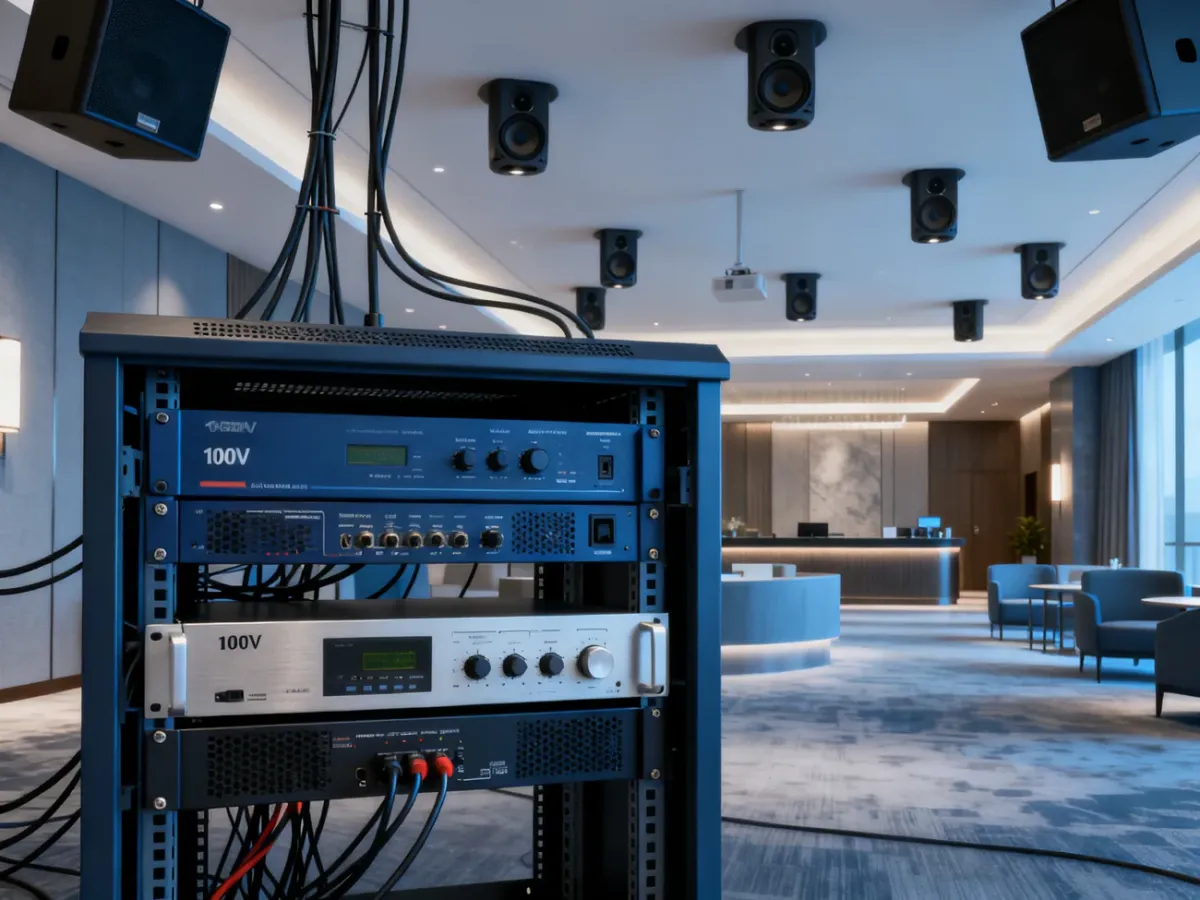

W instalacjach PA, czyli nagłośnieniowych systemach obiektowych, często wykorzystuje się technikę 100V. Wzmacniacz podnosi napięcie sygnału, a transformatory zamontowane przy głośnikach dopasowują je do parametrów przetworników. Głośniki łączy się równolegle, a każdy z nich pobiera moc ustawioną na odpowiednim odczepie transformatora, na przykład 3 W, 6 W albo 10 W.
Dzięki temu można podłączyć wiele punktów nagłośnienia do jednej linii bez skomplikowanego przeliczania impedancji każdego głośnika. Dodanie kolejnego urządzenia zwykle nie wymaga przebudowy całego obwodu, o ile suma mocy pozostaje w granicach wzmacniacza. To właśnie skalowalność, możliwość prowadzenia długich tras i łatwe strefowanie sprawiają, że 100V jest standardem w hotelach, szkołach, sklepach, biurowcach i halach.
| Cecha | System 100V | System niskoimpedancyjny lo-z |
|---|---|---|
| Zastosowanie | Wiele pomieszczeń, długie trasy, komunikaty i muzyka tła | Małe instalacje, pojedyncze sale, odsłuch muzyczny i systemy sceniczne |
| Skalowalność | Łatwe dodawanie głośników i tworzenie wielu stref | Każda zmiana może wymagać ponownego obliczenia obciążenia |
| Jakość dźwięku | Dobra do mowy i muzyki tła, zależna od klasy transformatorów i głośników | Duża kontrola nad brzmieniem i szerokie możliwości dla muzyki |
| Okablowanie | Połączenie równoległe, wygodne przy dużej liczbie punktów | Trzeba kontrolować impedancję oraz obciążenie wzmacniacza |
System lo-z może być lepszym wyborem w jednej sali z kilkoma głośnikami, gdy priorytetem jest jakość muzyczna. Nie należy jednak mylić go z obiektowym systemem PA. Nagłośnienie estradowe i niskoimpedancyjne służy innym celom niż instalacja przeznaczona do równomiernego pokrycia wielu pomieszczeń.
Jak wygląda projektowanie nagłośnienia krok po kroku?
Profesjonalne wdrożenie powinno mieć ustaloną kolejność. Pozwala ona ograniczyć ryzyko kosztownych zmian podczas montażu i sprawdzić, czy system będzie wygodny w codziennej obsłudze.
- Audyt obiektu – projektant analizuje plany, powierzchnię, wysokość pomieszczeń, materiały wykończeniowe, poziom hałasu, miejsca przebywania użytkowników i warunki prowadzenia kabli.
- Określenie funkcji – trzeba ustalić, czy system ma odtwarzać muzykę, przekazywać komunikaty, obsługiwać mikrofony, współpracować z prezentacjami czy pełnić funkcję systemu ostrzegawczego.
- Podział na strefy – osobno traktuje się na przykład recepcję, korytarze, restaurację, salę konferencyjną, zaplecze i przestrzenie zewnętrzne.
- Dobór i rozmieszczenie głośników – wybór obejmuje typ obudowy, liczbę punktów, kierunkowość, moc oraz sposób montażu.
- Obliczenie mocy – sumuje się moce ustawione na transformatorach głośnikowych i dobiera wzmacniacz z zapasem.
- Projekt okablowania – ustala się trasy przewodów, ich przekrój, sposób ochrony, dostęp serwisowy oraz rozdzielenie od instalacji zasilającej.
- Dobór centrali i sterowania – wybiera się wzmacniacze, mikser, matrycę audio, procesor DSP, mikrofony, regulatory oraz panele obsługi.
- Montaż i konfiguracja – po instalacji sprawdza się każdą linię, ustawia poziomy, priorytety i parametry stref.
- Strojenie i odbiór – wykonuje się testy w różnych punktach obiektu, kontroluje równomierność dźwięku i szkoli użytkowników.

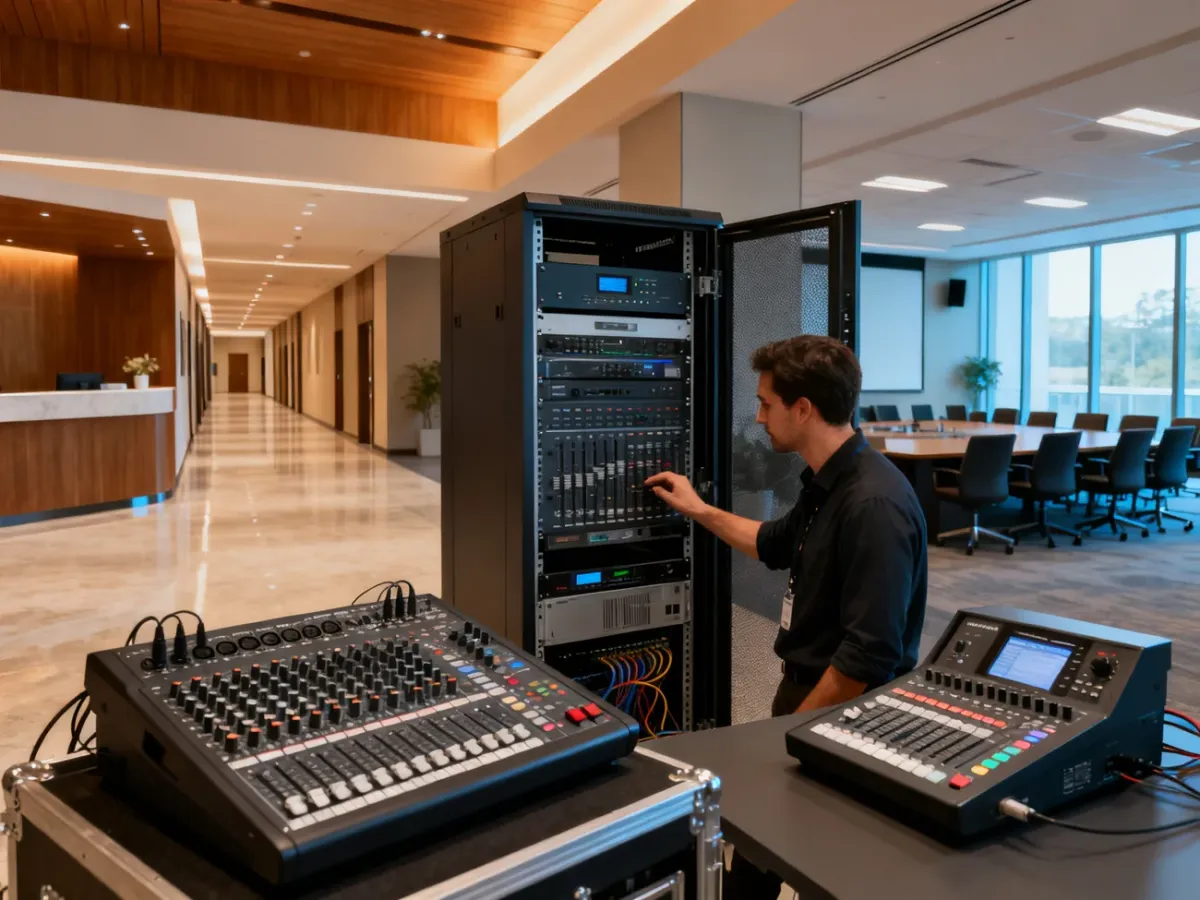

W obiekcie wielostrefowym matryca audio pozwala kierować różne źródła do różnych części budynku. W recepcji może być odtwarzana muzyka tła, w sali konferencyjnej trwa prezentacja, a komunikat z mikrofonu trafia tylko do wybranych pomieszczeń. Jeśli system ma funkcję alarmową, komunikaty priorytetowe muszą automatycznie wyciszać pozostałe źródła.
Akustyka wyznacza granice systemu
Najdroższy wzmacniacz nie naprawi pomieszczenia, w którym dźwięk wielokrotnie odbija się od szkła, betonu i twardych sufitów. W takich warunkach podnoszenie głośności może pogorszyć zrozumiałość mowy, ponieważ razem z sygnałem wzmacniane są odbicia i pogłos.
Jednym z podstawowych parametrów jest czas pogłosu RT60. Określa on, jak długo dźwięk utrzymuje się w pomieszczeniu po wyłączeniu źródła. Dla sal, w których najważniejsza jest mowa, często przyjmuje się orientacyjnie zakres 0,4–0,6 s. Konkretna wartość zależy od przeznaczenia, wielkości i układu wnętrza, dlatego zakres ten nie zastępuje pomiaru.
Na akustykę wpływają między innymi:
- twarde powierzchnie, takie jak beton, szkło, kamień i ceramika, które silnie odbijają dźwięk,
- wykładziny, zasłony, sufity akustyczne i meble, które pochłaniają część energii akustycznej,
- wysokość pomieszczenia oraz jego nietypowy kształt,
- liczba osób i poziom hałasu pochodzącego od urządzeń, wentylacji lub produkcji.
W salach konferencyjnych procesor DSP może ograniczać echo, korygować pasmo, ustawiać opóźnienia i pomagać w kontroli sprzężeń. Nie zastąpi jednak adaptacji akustycznej, gdy problemem jest zbyt długi pogłos. Dlatego pomiar i ocena pomieszczenia powinny poprzedzać zakup urządzeń.
Jak dobrać moc, głośniki i przewody?
W technice 100V moc wzmacniacza dobiera się na podstawie sumy mocy ustawionych na odczepach transformatorów głośnikowych. Przy założeniu 20 głośników po 6 W suma wynosi 120 W. Zalecany w projekcie zapas 30% daje 156 W, więc wzmacniacz powinien mieć co najmniej około 160 W, a w praktyce często wybiera się urządzenie o wyższej mocy, jeśli planowana jest rozbudowa.
Zapas nie jest przeznaczony wyłącznie do zwiększania głośności. Ogranicza pracę wzmacniacza na granicy możliwości, zmniejsza ryzyko przegrzewania i pozostawia miejsce na przyszłe punkty nagłośnienia. Ostateczne wartości trzeba potwierdzić w dokumentacji konkretnego urządzenia i założeniach projektu.
Typ głośnika wynika z architektury oraz celu instalacji. Głośniki sufitowe dobrze sprawdzają się w biurach, sklepach, hotelach i korytarzach. Modele ścienne lub kolumnowe są przydatne przy wysokich sufitach albo wtedy, gdy trzeba skierować dźwięk w konkretną stronę. Głośniki tubowe i projektory dźwięku stosuje się w halach, na zewnątrz oraz w miejscach wymagających większej kierunkowości.
Nie wolno pomijać przewodów. W długich liniach ich przekrój wpływa na spadki napięcia i różnice poziomu między początkiem a końcem obwodu. Przekrój 2 × 1,0 mm² bywa punktem wyjścia dla wielu instalacji, ale trasy o dużej długości lub mocy mogą wymagać przewodów 2 × 1,5 mm² albo większych. Decyzję powinno poprzedzać obliczenie długości trasy, mocy i dopuszczalnych strat.
Na co uważać podczas wykonania instalacji?
Najczęstsze problemy nie wynikają z samej technologii, lecz z pominięcia któregoś z etapów projektu. Szczególnie kosztowne bywają następujące błędy:
- Wzmacniacz dobrany bez zapasu – urządzenie pracuje na granicy możliwości, szybciej się nagrzewa i może generować zniekształcenia.
- Zbyt mały przekrój przewodów – długa linia może powodować straty mocy i nierówny poziom dźwięku.
- Brak strefowania – użytkownik nie może niezależnie regulować recepcji, korytarza, sali lub zaplecza.
- Nieprawidłowe rozmieszczenie głośników – dwa mocne źródła w jednym miejscu nie zapewnią równomiernego pokrycia całej powierzchni.
- Brak priorytetu komunikatów – muzyka może zagłuszać informacje, które powinny natychmiast dotrzeć do użytkowników.
- Brak dokumentacji powykonawczej – późniejsza naprawa lub rozbudowa staje się trudniejsza, gdy nie wiadomo, którędy biegną przewody i jakie ustawienia mają głośniki.
Przewody głośnikowe należy prowadzić zgodnie z zasadami ochrony instalacji i wymaganiami obiektu, a ich trasę trzeba zaplanować z dala od źródeł zakłóceń. W obiektach wymagających dźwiękowego systemu ostrzegawczego nie wystarczy zwykła instalacja 100V. DSO jest odrębnym, certyfikowanym systemem, którego projekt i wykonanie muszą odpowiadać wymaganiom pożarowym.
Co przygotować przed rozmową z projektantem?
Im dokładniejsze informacje otrzyma integrator, tym łatwiej przygotuje założenia funkcjonalne i kosztorys. Przed pierwszym spotkaniem dobrze zebrać:
- plany budynku z wymiarami, wysokościami pomieszczeń i zaznaczonymi sufitami podwieszanymi,
- listę pomieszczeń oraz ich przeznaczenie,
- oczekiwany podział na strefy i sposób sterowania,
- informację o źródłach dźwięku, mikrofonach i komunikatach priorytetowych,
- dane o poziomie hałasu, materiałach wykończeniowych i planowanych zmianach aranżacji,
- informację, czy obiekt wymaga DSO lub integracji z innymi systemami.
Na tej podstawie można przeprowadzić audyt, ocenić akustykę, zaplanować trasy kablowe i ustalić, czy lepsza będzie instalacja 100V, system lo-z, czy rozwiązanie łączące obie technologie. W dużym obiekcie warto rozpocząć współpracę z integratorem jeszcze przed zamknięciem sufitów i ścian. Wtedy najłatwiej zaplanować strefy, zasilanie, szafę techniczną oraz przyszłą rozbudowę.
